| Модель |

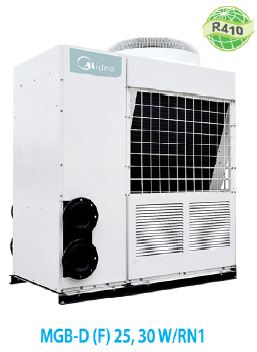

MGB-D25W/RN1 |
MGB-F30W/RN1 |

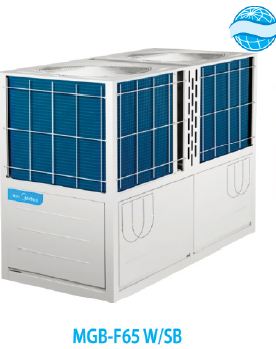

MGB-F65W/SB |

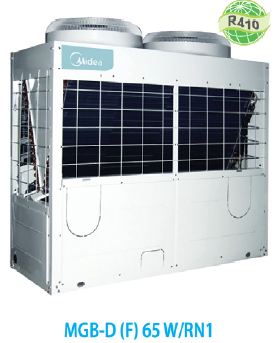

MGB-F65W/RN1 |
MGB-D65W/RN1 |

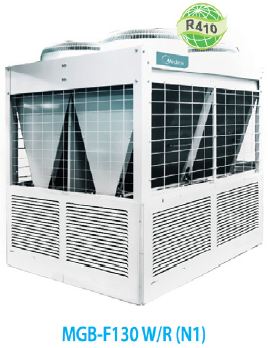

MGB-F130W/RN1 |

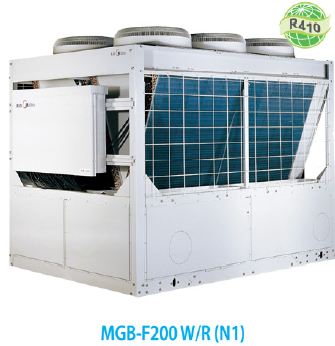

MGB-F200W/RN1 |

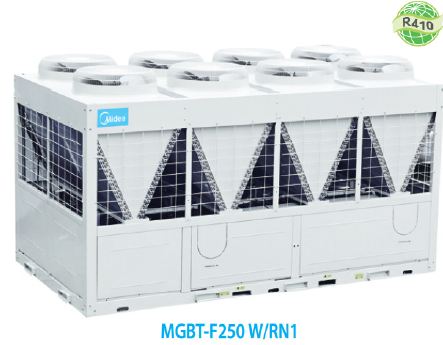

MGBT-F250W/RN1 |
| Электропитание, В/Гц/Ф |
380/50/3 |
380/50/3 |
380/50/3 |
380/50/3 |
380/50/3 |
380/50/3 |
380/50/3 |
380/50/3 |
| Мощность охлаждения, кВт |
28 |
30 |
65 |
65 |
65 |
130 |
185 |
250 |
| Мощность обогрева, кВт |
29.5 |
32 |
71 |
69 |
69 |
138 |
200 |
- |
| Потребляемая мощность охл., кВт |
9.3 |
10 |
20.1 |
20.4 |
20.4 |
40.8 |
63 |
89 |
| Потребляемая мощность нагр.,кВт |
9.2 |
9.8 |
20.8 |
21.5 |
21.5 |
43 |
61 |
- |
| Диаметр труб тепло-обменника вход-выход, мм |
40 |
40 |
65 |
100 |
100 |
65 |
80 |
100 |
| Форма теплообменника конденсатора |
V-образный |
V-образный
|
H-образный
|
V-образный
|
V-образный
|
W-образный
|
W-образный |
WW-образный |
| Теплообменник, объем. потока, м3/час |
5.2 |
4.4 |
11.2 |
11.2 |
11.2 |
22.4 |
31.8 |
43 |
| Теплообменник, гидросопротивление, кПа |
60 |
60 |
28 |
15 |
15 |
25 |
25 |
40 |
Поток воздуха через конденсатор, м3/ч
|
12000 |
12000 |
27000 |
24000 |
24000 |
48000 |
72000 |
64000 |
| Теплообменник, давл. МПа |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Мощность вентиляторов конденсатора, кВт |
0.3*1 |
0.3*1 |
0.8*2 |
0.7*2 |
0.7*2 |
0.67*4 |
1*6 |
1*8 |
| Тип компрессора |
Спиральный |
Спиральный
|
Спиральный
|
Спиральный
|
Спиральный
|
Спиральный
|
Спиральный
|
Спиральный
|
| Компрессор, количество |
1xDigital Scroll+1xFixed Scroll |
2xFixed Scroll |
2xFixed Scroll |
2xFixed Scroll |
1xDigital Scroll+2xFixed Scroll |
4xFixed Scroll
|
6xFixed Scroll
|
4xFixed Scroll
|
| Хладогент, тип |
R410a |
R410a |
R22 |
R410a |
R410a |
R410a |
R410a |
R410a |
| Уровень шума, дБ |
58 |
58 |
65 |
60 |
60 |
64 |
65 |
72 |
| Габариты (Ш*Г*В), мм |
1514*841*1865 |
1514*841*1865 |
2000*946*1580 |
2000*900*1880 |
2000*900*1880 |
2000*1685*2090 |
2850*2000*2100 |
3800*2130*2000 |
| Вес нетто, , кг |
380/400 |
380/400 |
520/580 |
580/650 |
580/650 |
1150/1270 |
1730/2000 |
2450/2600 |
Модульные чиллеры с воздушным охлаждением конденсатора предназначены для использования при наружной установке на крыше здания или его прилегающей территории. Серия включает 9 типов чиллеров производительностью 25-30-35, 55-60-65, 130, 185, 250 кВт. Модульная конструкция позволяет компоновать чиллеры одинаковой производитель-ности. Используя различные комбинации модулей можно скомпоновать систему требуемой холодопроизводительности, кратной мощности объединяемых модулей. Допускается объединение в единую сеть по иерархии «ведущий - ведомый» до 76 чиллеров с мощно-стью 25, 30, 35; до 8 чиллеров МСВ с мощностью 65 кВт; до 16 чиллеров МСВ с мощностью 55-65 кВт; до 8 чиллеров с мощностью 130 кВт, до 5 чиллеров с мощностью 185 кВт, до 8-ми чиллеров с мощностью 250 кВт. допускается объединение различных серий и типоразмеров в единой системе управления, но гидравлические подключения в таком случае усложняются (чиллеры с различными подводящими диаметрами трубопроводов необходимо согласовывать по гидравлике). Применяются в системах центрального кондиционирования общественных, административных и производственных зданий, в том числе гостиниц, частных жилых домов, магазинов, офисных зданий или в системах холодоснабжения технологических процессов с температурой холодоносителя не ниже +5 °С.
• Scro11 или Digital Scro11 компрессоры
• Теплообменник - труба в трубе или кожухотрубный (МСВ)
• Теплообменник конденсатора из расположенных в шахматном порядке пучков бесшовных медных трубок с увеличенной
теплоотдачей (за счет спиральной насечки на внутренней поверхности)
• Осевые вентиляторы конденсатора с улучшенными характеристиками - специальный обтекаемый профиль лопастей
обеспечивает отличные аэродинамические и акустические характеристики. Для каждого вентилятора предусмотрено
защитное ограждение - крышка
• Температура жидкости теплоносителя автоматически поддерживается в пределах 7-12 °С в в режиме охлаждения, 45-50 °С
в режиме обогрева. Данные агрегаты могут поставляться с R22, R410
• Автоматизированная система управления. Агрегаты оснащены
микропроцессорной системой автоматизированного
управления, обеспечивающей максимальную надежность и
эффективность работы агрегатов, а также точность и
стабильность поддержания температуры воды в
гидравлическом контуре системы кондиционирования.
• Чиллеры данного типа поставляются без гидромодуля,
элементов обвязки, запорной и виброгасящей арматуры.

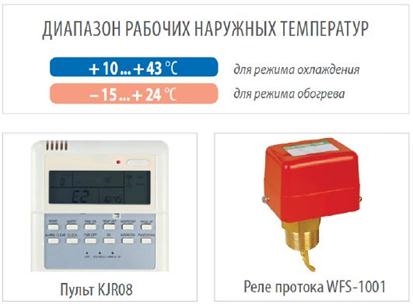

• Опции: проводной пульт контроля и управления, реле протока,
гидромодули для моделей 65 и 130 кВт, программное
обеспечение для группового управления и мониторинга
• Чиллеры с мощностью 30, 65, 130, 180, 250 кВт могут быть
заказаны с низкотемпературным комплектом ([АК),
позволяющим использовать чиллер(ы) от -10 °С до 46 °С в
режиме охлаждения

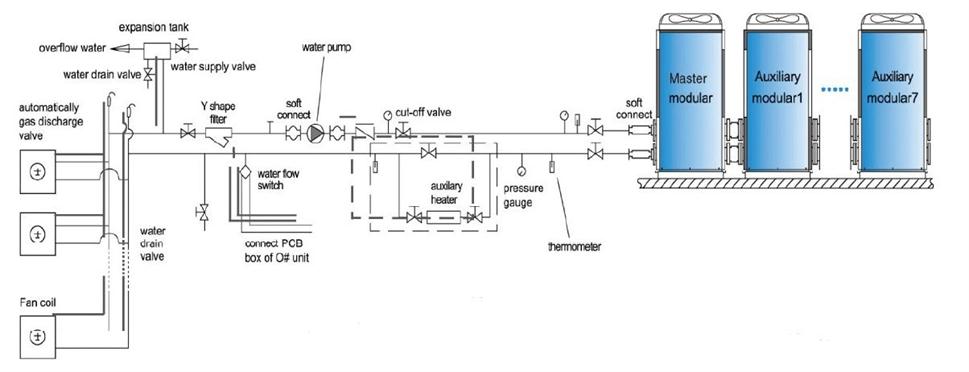

Рекомендуемая схема обвязки чиллера/чиллеров серии MGB
Элементы обвязки и вибро-соединения в комплект поставки НЕ ВХОДЯТ! Производитель может опционально укомплектовать системы реле протока WFS-1001 и проводным пультом управления
