Внешний и внутренним блок соединяются фреоновой магистралью
•
Гидромодуль, встроенный во внутренний блок (включает в себя все компоненты, кроме фильтра и запорной арматуры), максимально упрощенное подключение к сети фанкойлов
•
Плавное и точное регулирование производительности с помощью компрессора Digital Scroll, экономия электроэнергии в среднегодовом выражении до 20%
•
Озонобезопасный хладагент R410a
•
Простой монтаж и удобное обслуживание (применены теплообменники труба в трубе», модуль управления системой имеет развитые встроенные функции контроля и защиты
•
Работа на охлаждение и на обогрев, возможность подключения вспомогательного проточного электронагревателя (электронагеватель - опция)
•
Комнатный проводной пульт дистанционного управления входит в стандартную комплектацию
| Модель |
HLR-D10/N1 |
HLR-D12/N1 |
HLR-D14/SN1 |
HLR-D16/SN1 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
380/50/3 |
380/50/3 |
| Мощность охлаждения, кВт |
10 |
12 |
14 |
16 |
| Мощность обогрева, кВт |
13.8 |
14.3 |
16 |
17 |
| Потребляемая мощность охл., кВт |
3.9 |
3.98 |
4.45 |
4.9 |
| Потребляемая мощность нагр.,кВт |
4.2 |
4.16 |
4.82 |
4.94 |
| Максимальный росчетный ток, А |
27,4 |
28,2 |
11,7 |
11,8 |
| Максимальный стартовый ток, А |
124 |
130 |
60 |
64 |
| Водяной насос, тип |
LDPB2-30 (S) |
LDPB2-30 (S) |
LDPB2-30 (S) |
LDPB2-30 (S) |
| Водяной насос, потребл. Мощность, Вт |
420 |
420 |
420 |
420 |
| Водяной насос, нопор, м |
22 |
20 |
18 |
17 |
| Теплообменник, ном. Поток, м3/час |
1.8 |
2.1 |
2.4 |
2.6 |
| Теплообменник, мин. Поток, м3/час |
0.9 |
1.03 |
1.2 |
1.29 |
Теплообменник, уровень шума, дБ (А)
|
38.4 |
38.9 |
41.2 |
37.8 |
| Теплообменник, давл. На входе, макс/мин, бар |
5/0.5 |
5/0.5 |
5/0.5 |
5/0.5 |
| Диаметры фреонопроводов, жидк./газ, мм |
9.5/19 |
9.5/19 |
9.5/19 |
9.5/19 |
| Компрессор |
Digital Scroll |
Digital Scroll |
Digital Scroll |
Digital Scroll |
| Диаметр входных портов внутр.гидроблока, мм |
DN32 |
DN32 |
DN32 |
DN32 |
| Хладогент, тип |
R410a |
R410a |
R410a |
R410a |
| Объем расширительного бака внутр. Гидроблока, л |
3 |
3 |
3 |
3 |
| Габариты без упаковки наружного блока (Ш*В*Г), мм |
990*966*340 |
940*1250*340 |
940*1250*340 |
940*1250*340 |
| Габариты без упаковки внутреннего блока (Ш*В*Г), мм |
905*370*366 |
905*370*366 |
905*370*366 |
905*370*366 |
| Вес нетто, наружного/внутреннего, кг |
109/52 |
122/54 |
123/54 |
126/55 |
| ПДУ, тип (в комплекте) |
проводной |
проводной |
проводной |
проводной |

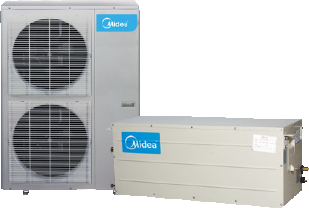

Мини Сплит Чиллеры

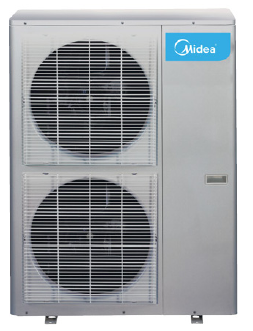

Состоят из двух блоков, как любая сплит-система - наружного блока с компрессором (холодильной машины с парокомпресионным циклом) и внутреннего блока водного теплообмена

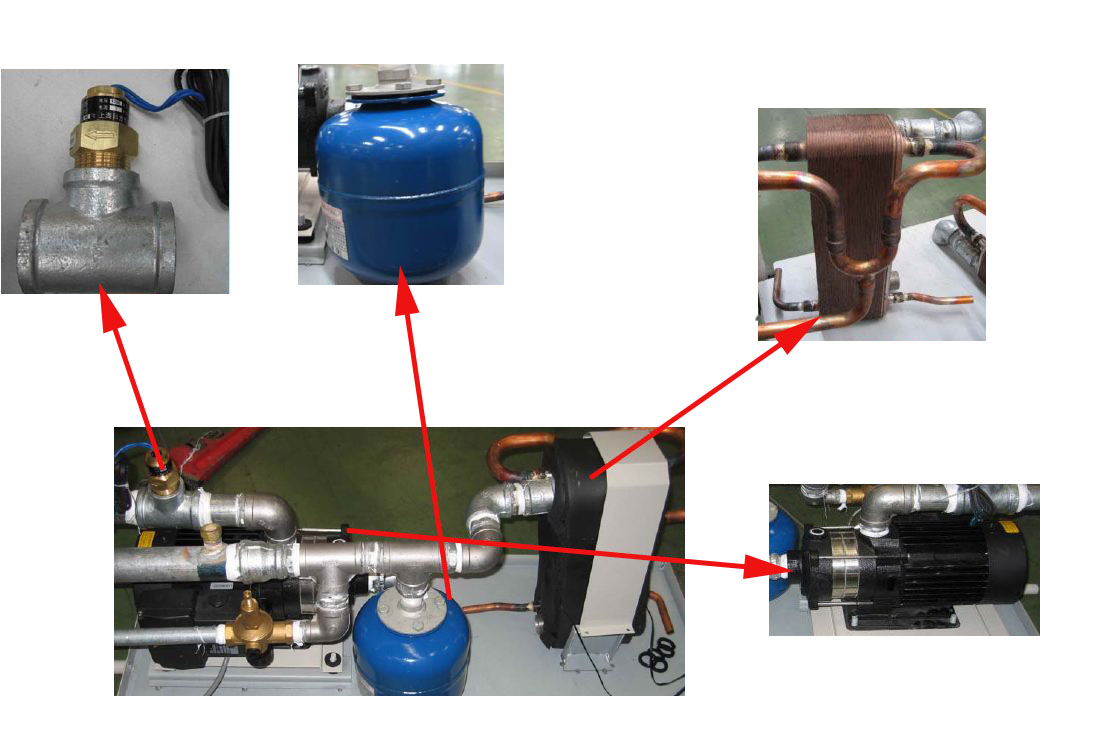

Реле потока
Расширительный бак
Пластинчатый теплообменник
Насос

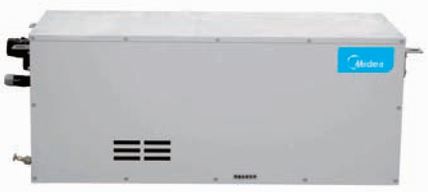

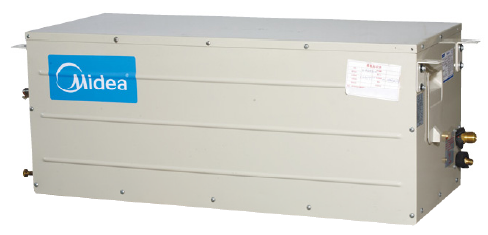

Внутренний блок - гидромодуль
Преимущества и возможности:
В наружных блоках используются компрессора Digital scroll или Scroll ON-OFF
Copeland digital scroll - компрессоры обладают следующими достоинствами:
1- 0%, 30%,60%,80%,100% 5 ступеней регулировки мощности;
2- Простая схема управления;
3- Не создают электромагнитных помех;
ВЫСОКОЙ НАДЁЖНОСТЬЮИ ЭФФЕКТИВНОСТЬЮ
Аварийный прерыватель( реализован на плате управления):
Прерывает работу чиллера при поступлении сигналов от цепей защиты (например, пожарной сигнализации)
ON / OFF порт управления:
Обеспечивает включение или выключение чиллера по сигналу от внешнего источника - электронного таймера (отдельного устройства, которое задаёт разрешение на работу мини-чиллера)
Порт вывода сигнала АВАРИИ:
Может использоваться для выдачи аварийного сигнала на индикаторную лампу или др. сигнализирующие устройства
Водный циркуляционный насос:
Напор: 20 м;
Электропитание: 220 В;
Внутренний гидромодуль - харрактеристики
Электронагреватель (опция, в комплекте не поставляется), но для его подключения:
1- На наружном блоке предусмотрен резервный порт (клемма) для включения
электронагревателя на клеммной колодке (от платы управления);
2- Управляющее напряжение с порта управления 230 В, может быть подключено на пусковое реле нагревателя;
3- Питание на Электронагреватель ДОЛЖНО БЫТЬ ПОДКЛЮЧЕНО только по отдельным электроцепям!!!

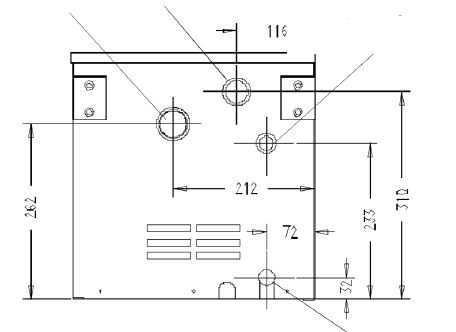

Прямой и обратный порт подачи теплоносителя (воды)
Порт для сливания теплоносителя из системы
Порт для наполнения
(автоматической подачи) теплоносителя
(воды) в систему

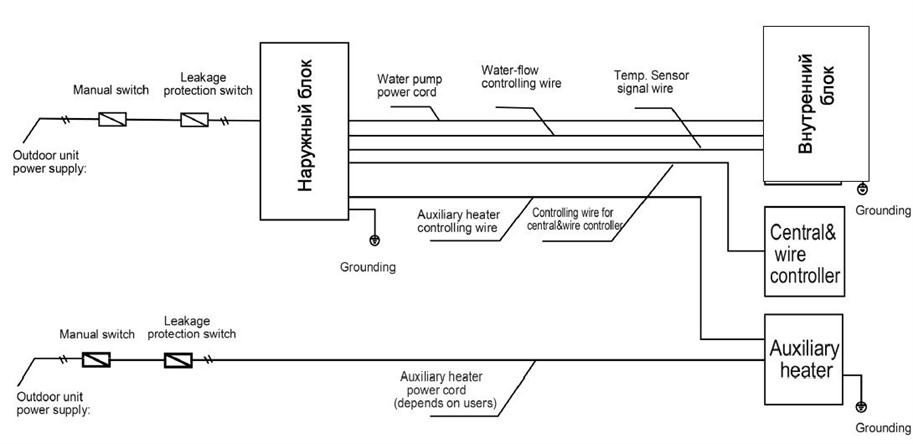

Схема проводных соединений между компонентами сплит -чиллера：

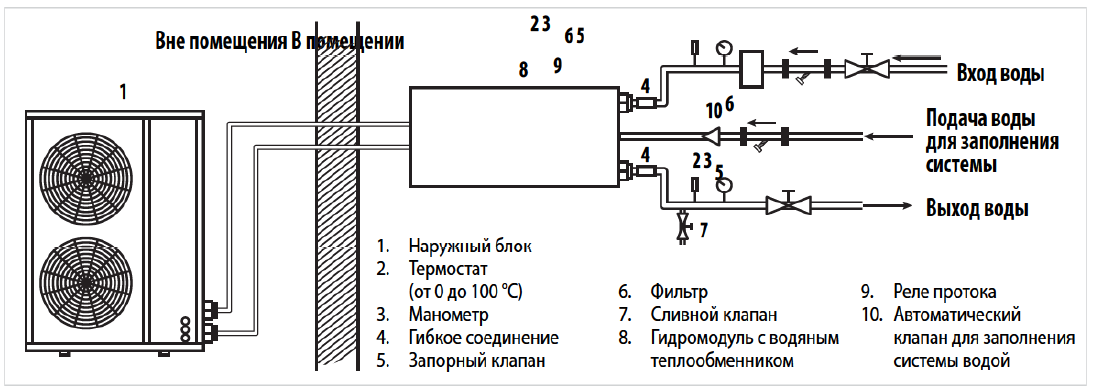

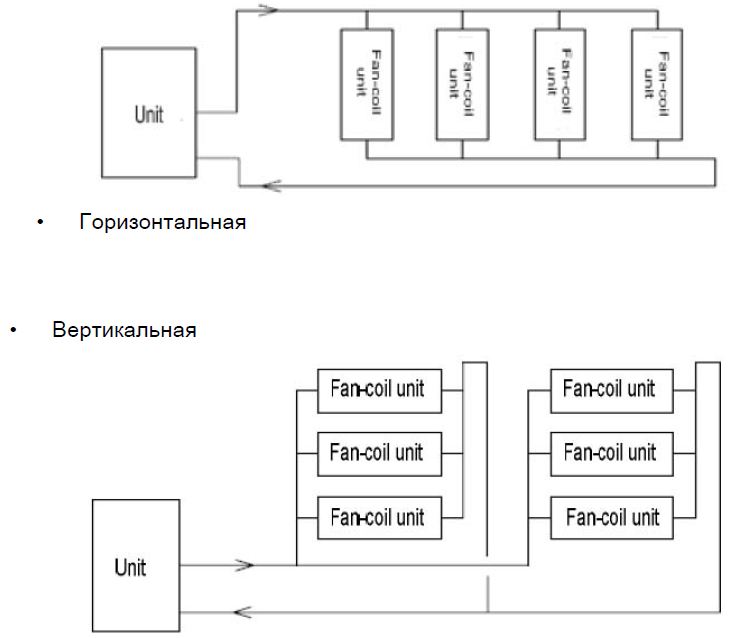

Схемы подключения потребителей (фанкойлов)
Дополнительная заправка хладагентом:
-Производится в случае, когда длина магистрали составляет от 5 до 10 м по нормативу:
-60 грамм фреона на каждый доп. метр магистрали свыше 5 м

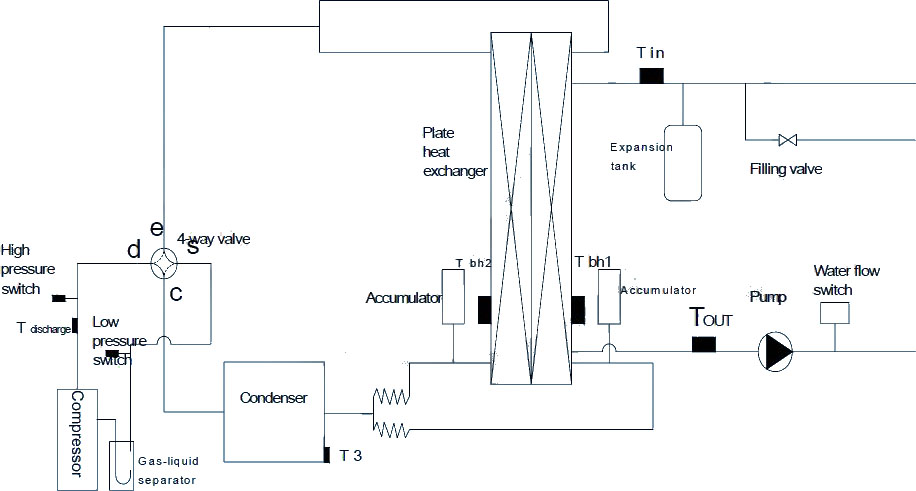

Структурная схема системы (обозначения):
• Tn- датчики температуры
• PUMP -насос циркуляционный
• Condenser - теплообменник наружного блока
• Water flow switch - датчик (реле) протока
• Filling valve - обратный клапан для заполнения
теплоносителем
• Pressure switch -датчики давления фреона
• 4-way valve - 4-х ходовой клапан
• Plate heat exchanger - пластинчатый
теплообменник
Один чиллер может работать (соединяться) с группой пультов
Наружный блок ДОЛЖЕН использоваться ТОЛЬКО в комплекте с внутренним и ПДУ!
Проводной пульт :
KJR-08B/BE
с функцией АВТО-РЕСТАРТА
Проводной пульт :
KJR-07 B

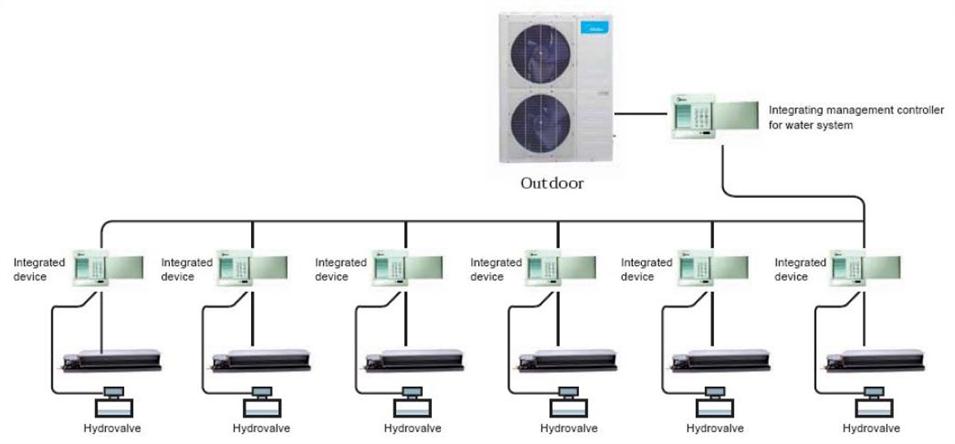

Схемы подключения пультов управления (фанкойлов) в сеть для взаимодействия с пультом чиллера
