МУЛЬТИ-СПЛИТ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MSCI-07HRIN1 |
220/50/1 |
2.1/2.5 |
330 |
37/35/34 |
775*215*216 |
8 |
6.35/9.53 |
| MSCI-09HRIN1 |
220/50/1 |
2.6/3.2 |
340 |
37/35/34 |
775*215*216 |
8.5 |
6.35/9.53 |
| MSCI-12HRIN1 |
220/50/1 |
3.5/4.3 |
350 |
38/36/34 |
860*220*240 |
10 |
6.35/12.7 |
| MSCI-09HRIN1 |
220/50/1 |
5.3/6 |
700 |
44/40/37 |
920*292*225 |
11.5 |
6.35/12.7 |
Внутренние блоки для мультисплит-систем DC-Inverter на фреоне R410a

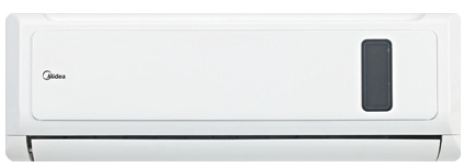

ALFA (MSCI)
НАСТЕННЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MS9AI-07HRDN1 |
220/50/1 |
2.1/2.5 |
450 |
35/30/25 |
710*250*190 |
7.5 |
6.35/9.53 |
| MS9AI-09HRDN1 |
220/50/1 |
2.6/3.2 |
450 |
35/30/25 |
710*250*190 |
7.5 |
6.35/9.53 |
| MS9AI-12HRDN1 |
220/50/1 |
3.5/4.3 |
570 |
37/32/27 |
790/265/198 |
9.0 |
6.35/9.53 |
| MS9AI-18HRDN1 |
220/50/1 |
5.3/6 |
880 |
42/37/34 |
918*292*223 |
11.5 |
6.35/12.7 |

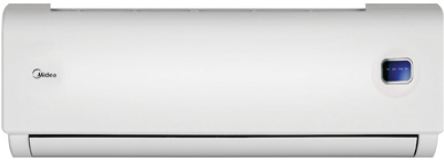

LUNA (MS9AI)
НАСТЕННЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MS11MU-09HRDN1 |
220/50/1 |
2.6/2.9 |
600 |
41/36/27 |
750*280*198 |
8 |
6.35/9.53 |
| MS11MU-12HRDN1 |
220/50/1 |
3.5/4.1 |
700 |
42/37/28 |
835*280*198 |
9.0 |
6.35/9.53 |
| MS11MU-18HRDN1 |
220/50/1 |
5.2/5.9 |
1150 |
47/38/30 |
990*315*218 |
12 |
6.35/12.7 |

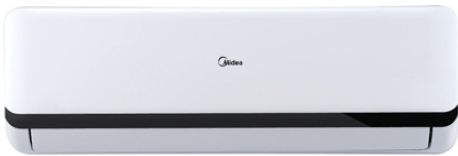

OASIS (MS11MU)
НАСТЕННЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MSV1I-09HRDN1 |
220/50/1 |
2.6/2.9 |
600 |
41/36/27 |
795*270*165 |
10 |
6.35/9.53 |
| MSV1I-12HRDN1 |
220/50/1 |
3.5/4.1 |
600 |
40/35/28 |
845*286*165 |
10.5 |
6.35/12.7 |
| MSV1I-18HRDN1 |
220/50/1 |
5.2/5.6 |
740 |
42/37/33 |
995*292*194 |
12.5 |
6.35/12.7 |

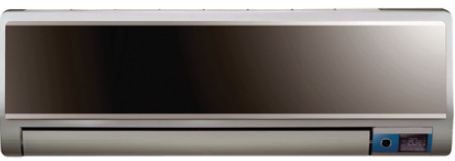

VERTU (MSV1I)
НАСТЕННЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MS11PU-09HRDN1 |
220/50/1 |
2.6/2.9 |
700 |
39/33/27 |
898/298/148 |
10 |
6.35/9.53 |
| MS11PU-12HRDN1 |
220/50/1 |
3.5/4.1 |
700 |
41/34/27 |
898/298/148 |
10 |
6.35/9.53 |
| MS11PU-18HRDN1 |
220/50/1 |
5.2/5.6 |
800 |
42/35/29 |
1045/305/158 |
13 |
6.35/12.7 |

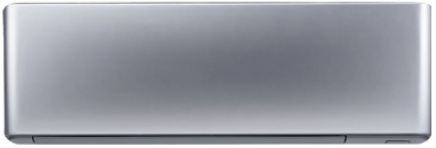

PREMIER (MS11PU)
НАСТЕННЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MCA2I-09HRDN1 |
220/50/1 |
2.5/3.2 |
580 |
42/38/32 |
570*260*570 |
16/2.5 |
6.35/9.53 |
| MCA2I-12HRDN1 |
220/50/1 |
3.5/3.8 |
580 |
42/38/32 |
570*260*570 |
17/2.5 |
6.35/9.53 |
| MCA2I-18HRDN1 |
220/50/1 |
5.3/6 |
750 |
44/39/33 |
570*260*570 |
18/2.5 |
6.35/12.7 |

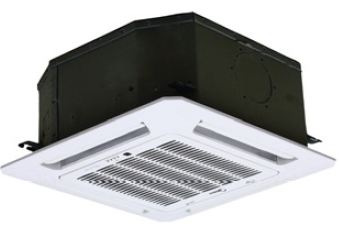

MCA2I
КАССЕТНЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MUBI-12HRDN1 |
220/50/1 |
3.5/3.8 |
584 |
39/36/33 |
990*203*660 |
24 |
6.35/9.53 |
| MUBI-18HRDN1 |
220/50/1 |
5.3/6 |
800 |
39/36/33 |
990*203*660 |
24 |
6.35/12.7 |

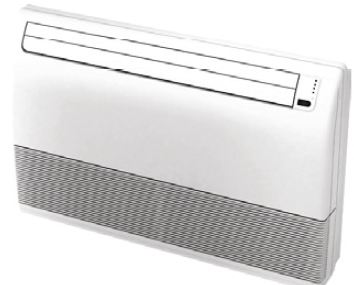

MUBI
НАПОЛЬНО-ПОТОЛОЧНЫЕ
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Производ, венти-ляторов, м3/ч |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| MTBI-09HRDN1 |
220/50/1 |
2.64/3.22 |
600 |
39/34/28 |
700*210*635 |
20 |
6.35/9.53 |
| MTBI-12HRDN1 |
220/50/1 |
3.51/3.81 |
600 |
39/34/28 |
700*210*635 |
20 |
6.35/9.53 |
| MTBI-18HRDN1 |
220/50/1 |
5.27/5.42 |
900 |
41/34/29 |
920*210*635 |
23 |
6.35/12.7 |

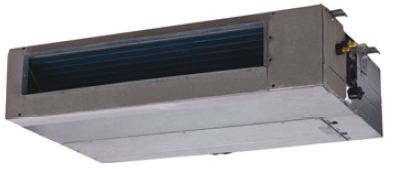

MTBI
КАНАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ

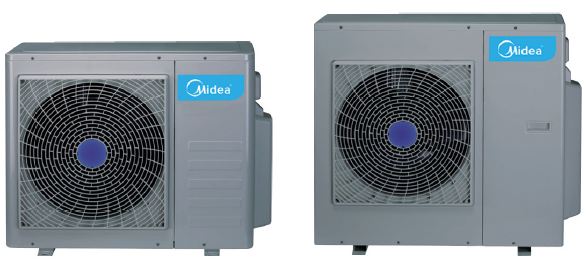

НАРУЖНЫЕ БЛОКИ МУЛЬТИСИСТЕМ DC-INVERTER R-410a
Серия M20C, M30C, M40C, M50A
| Модель |
Электропитание, В/Гц/Ф |
Мощность охл./нагр., кВт |
Потр. Эл. Мощность охл/нагр., кВт |
Уровень шума, дБ |
Размер блока, Ш/В/Г, мм |
Вес нетто, кг |
Диаметр труб, жидкость/газ, мм |
| M2OC-18HRDN1 |
220/50/1 |
2.1-5.3/1.9-6.2 |
1.62/1.67 |
53 |
845/695/335 |
53.5 |
2*(6.35/9.52) |
| M3OC-21HRDN1 |
220/50/1 |
2.2-7.6/2.5-7.8 |
1.92/1.87 |
58 |
845/700/320 |
45 |
3*(6.35/9.52) |
| M3OC-27HRDN1 |
220/50/1 |
2.1-8.0/1.9-8.8 |
2.4/2.42 |
55 |
845/695/335 |
57 |
3*(6.35/9.52) |
| M4OC-27HRDN1 |
220/50/1 |
2.1-8.0/2.6-8.2 |
2.47/2.44 |
57 |
895/860/330 |
78 |
4*(6.35/9.52) |
| M4OC-36HRDN1 |
220/50/1 |
2.1-12.6/2.6-13.2 |
3.45/3.88 |
61 |
990/966/396 |
86 |
4*(6.35/9.52) |
| M5OA-36HRDN1 |
220/50/1 |
2.1-12.6/2.6-13.2 |
3.42/3.40 |
61 |
990/966/396 |
88 |
5*(6.35/12,7) |
Наружные блоки мульти-сплит систем DC-lnverter производятся в 5-и типоразмерах и позволяют создать оптимальный для каждого конкретного объекта набор - «конструктор», совместно с разнообразными типами и моделями внутренних блоков. В системах используется озонобезопасный хладагент R-41oa.
Мультисистемы Midea DC-Inverter отличаются высокой эффективностью,
точной регулировкой температуры, повышенной экономичностью при частичной нагрузке - хладагент от одного компрессора с изменяемой мощностью коммутируется на внутренние с помощью электронных клапанов наружного блока и управляющих сигналов от микропроцессорной системы контроля температуры и управления. Длина магистралей от наружного блока до любого из внутренних не должна превышать 15 метров погонных.
Данная серия мульти-сплит систем может рассматриваться как более доступная альтернатива мини-VRF системам на объектах с не очень длинными трассами.
Возможные комбинации внутренних блоков для разных типов мультисистем DC-Inverter R-410a

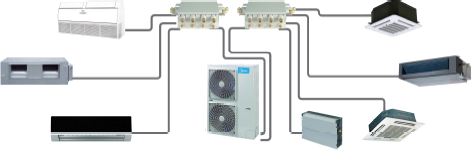

Данные мульти-сплит системы позволяют компоновать различные внутренние блоки с одним наружным в определеннх комбинациях. Комбинации мощностей подключаемых внутренних блоков могут быть только такие, как указано ниже.
| M2OC-18HRDN1: комбинация для подключения* |
M2OC-21HRDN1: комбинация для подключения* |
M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
| 7 |
7+7 |
9+9 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+12 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+9 |
| 9 |
7+9 |
9+12 |
9 |
7+9 |
9+12 |
7+7+9 |
9+9+9 |
9 |
7+9 |
9+12 |
7+7+9 |
7+9+12 |
| 12 |
7+12 |
12+12 |
12 |
7+12 |
9+18 |
7+7+12 |
9+9+12 |
12 |
7+12 |
9+18 |
7+7+12 |
7+12+12 |
| 18 |
7+18 |
|
18 |
7+18 |
12+12 |
7+9+9 |
|
18 |
12+18 |
|
9+9+12 |
9+12+12 |
* к портам блока может подключаться внутренний блок 18 только настенного типа. В системе может быть использован только 1 блок не настенного типа. **к портам блока может подключаться внутренний блок 18 только настенного типа.
| M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
3-х блоков |
4-х блоков |
| 7 |
7+7 |
12+18 |
12+12 |
7+7+7 |
7+9+9 |
7+12+12 |
9+9+12 |
9+12+18 |
7+7+7+7 |
7+9+9+9 |
7+7+12+12 |
7+9+12+12 |
| 9 |
7+9 |
9+9 |
18+18 |
7+7+9 |
7+9+12 |
7+12+18 |
9+9+18 |
12+12+12 |
7+7+7+9 |
7+7+9+9 |
9+9+9+12 |
9+9+9+9 |
| 12 |
7+12 |
9+12 |
|
7+7+12 |
7+9+18 |
9+9+9 |
9+12+12 |
7+7+18 |
7+7+7+12 |
7+7+9+12 |
7+9+9+12 |
|
| 18 |
7+18 |
9+18 |
|
7+7+18 |
|
|
|
|
|
|
|
|
| M4OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
3-х блоков |
4-х блоков |
| 7 |
7+7 |
12+18 |
12+12 |
7+7+7 |
7+9+9 |
7+12+12 |
9+9+12 |
9+12+18 |
7+7+7+7 |
7+9+9+9 |
7+7+12+12 |
7+9+12+12 |
| 9 |
7+9 |
9+9 |
18+18 |
7+7+9 |
7+9+12 |
7+12+18 |
9+9+18 |
12+12+12 |
7+7+7+9 |
7+7+9+9 |
9+9+9+12 |
9+9+9+9 |
| 12 |
7+12 |
9+12 |
|
7+7+12 |
7+9+18 |
9+9+9 |
9+12+12 |
7+7+18 |
7+7+7+12 |
7+7+9+12 |
7+9+9+12 |
|
| 18 |
7+18 |
9+18 |
|
7+7+18 |
|
|
|
|
|
|
|
|
| M4OC-36HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
3-х блоков |
4-х блоков |
| 7 |
7+7 9+9 |
12+18 |
7+7+7 |
7+9+12 |
9+9+9 |
9+18+18 |
7+7+7+7 |
7+7+9+12 |
7+9+9+9 |
7+9+18+18 |
9+9+9+18 |
12+12+12+12 |
| 9 |
7+9 9+12 |
18+18 |
7+7+9 |
7+9+18 |
9+9+12 |
12+12+12 |
7+7+7+9 |
7+7+9+18 |
7+9+9+12 |
7+12+12+12 |
9+9+12+12 |
12+12+12+18 |
| 12 |
7+12 12+18 |
|
7+7+12 |
7+12+12 |
9+9+18 |
12+12+18 |
7+7+7+12 |
7+7+12+12 |
7+9+9+18 |
7+12+12+18 |
9+9+12+18 |
|
| 18 |
7+18 12+12 |
|
7+7+18 7+9+9 |
7+12+18 7+18+18 |
9+12+12 9+12+18 |
12+18+18 |
7+7+7+18 7+7+9+9 |
7+7+12+18 7+7+18+18 |
7+9+12+12 7+9+12+18 |
9+9+9+9 9+9+9+12 |
9+12+12+12 9+12+12+18 |
|
| M2OC-18HRDN1: комбинация для подключения* |
M2OC-21HRDN1: комбинация для подключения* |
M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
| 7 |
7+7 |
9+9 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+12 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+9 |
| 9 |
7+9 |
9+12 |
9 |
7+9 |
9+12 |
7+7+9 |
9+9+9 |
9 |
7+9 |
9+12 |
7+7+9 |
7+9+12 |
| 12 |
7+12 |
12+12 |
12 |
7+12 |
9+18 |
7+7+12 |
9+9+12 |
12 |
7+12 |
9+18 |
7+7+12 |
7+12+12 |
| 18 |
7+18 |
|
18 |
7+18 |
12+12 |
7+9+9 |
|
18 |
12+18 |
|
9+9+12 |
9+12+12 |
| M2OC-18HRDN1: комбинация для подключения* |
M2OC-21HRDN1: комбинация для подключения* |
M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
| 7 |
7+7 |
9+9 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+12 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+9 |
| 9 |
7+9 |
9+12 |
9 |
7+9 |
9+12 |
7+7+9 |
9+9+9 |
9 |
7+9 |
9+12 |
7+7+9 |
7+9+12 |
| 12 |
7+12 |
12+12 |
12 |
7+12 |
9+18 |
7+7+12 |
9+9+12 |
12 |
7+12 |
9+18 |
7+7+12 |
7+12+12 |
| 18 |
7+18 |
|
18 |
7+18 |
12+12 |
7+9+9 |
|
18 |
12+18 |
|
9+9+12 |
9+12+12 |
| M2OC-18HRDN1: комбинация для подключения* |
M2OC-21HRDN1: комбинация для подключения* |
M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
| 7 |
7+7 |
9+9 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+12 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+9 |
| 9 |
7+9 |
9+12 |
9 |
7+9 |
9+12 |
7+7+9 |
9+9+9 |
9 |
7+9 |
9+12 |
7+7+9 |
7+9+12 |
| 12 |
7+12 |
12+12 |
12 |
7+12 |
9+18 |
7+7+12 |
9+9+12 |
12 |
7+12 |
9+18 |
7+7+12 |
7+12+12 |
| 18 |
7+18 |
|
18 |
7+18 |
12+12 |
7+9+9 |
|
18 |
12+18 |
|
9+9+12 |
9+12+12 |
| M2OC-18HRDN1: комбинация для подключения* |
M2OC-21HRDN1: комбинация для подключения* |
M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
| 7 |
7+7 |
9+9 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+12 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+9 |
| 9 |
7+9 |
9+12 |
9 |
7+9 |
9+12 |
7+7+9 |
9+9+9 |
9 |
7+9 |
9+12 |
7+7+9 |
7+9+12 |
| 12 |
7+12 |
12+12 |
12 |
7+12 |
9+18 |
7+7+12 |
9+9+12 |
12 |
7+12 |
9+18 |
7+7+12 |
7+12+12 |
| 18 |
7+18 |
|
18 |
7+18 |
12+12 |
7+9+9 |
|
18 |
12+18 |
|
9+9+12 |
9+12+12 |
| M2OC-18HRDN1: комбинация для подключения* |
M2OC-21HRDN1: комбинация для подключения* |
M2OC-27HRDN1: комбинация для подключения* |
| 1-го блока |
2-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
1-го блока |
2-х блоков |
3-х блоков |
| 7 |
7+7 |
9+9 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+12 |
7 |
7+7 |
9+9 |
7+7+7 |
7+9+9 |
| 9 |
7+9 |
9+12 |
9 |
7+9 |
9+12 |
7+7+9 |
9+9+9 |
9 |
7+9 |
9+12 |
7+7+9 |
7+9+12 |
| 12 |
7+12 |
12+12 |
12 |
7+12 |
9+18 |
7+7+12 |
9+9+12 |
12 |
7+12 |
9+18 |
7+7+12 |
7+12+12 |
| 18 |
7+18 |
|
18 |
7+18 |
12+12 |
7+9+9 |
|
18 |
12+18 |
|
9+9+12 |
9+12+12 |
| M5OA-36HRDN1: комбинация для подключения |
| 1-го блока |
2-х блоков |
3-х блоков |
| 7 |
12 |
7+7 |
7+18 |
9+18 |
18+18 |
7+7+12 |
7+12+12 |
9+9+9 |
9+18+18 |
12+18+18 |
7+9+18 |
9+12+12 |
| 9 |
18 |
7+9 |
9+9 |
12+12 |
7+7+7 |
7+7+18 |
7+12+18 |
9+9+12 |
12+12+12 |
7+9+12 |
9+9+18 |
18+18+18 |
| |
|
7+12 |
9+12 |
12+18 |
7+7+9 |
7+9+9 |
7+18+18 |
9+12+18 |
12+12+18 |
|
|
|
| 4-х блоков |
5-х блоков |
| 7+7+7+7 |
7+7+9+12 |
7+9+9+9 |
7+9+18+18 |
9+9+9+12 |
9+12+12+12 |
7+7+7+7+7 |
7+7+7+9+12 |
7+7+9+9+9 |
7+7+9+12+18 |
7+9+9+12+12 |
9+9+9+9+12 |
9+12+12+12+12 |
| 7+7+7+9 |
7+7+9+18 |
7+9+9+12 |
7+12+12+12 |
9+9+9+18 |
9+12+12+18 |
7+7+7+7+9 |
7+7+7+12+12 |
7+7+9+9+12 |
7+7+12+12+18 |
7+9+9+12+18 |
9+9+9+9+18 |
12+12+12+12+12 |
| 7+7+7+12 |
7+7+12+12 |
7+9+9+18 |
7+12+12+18 |
9+9+12+12 |
12+12+12+12 |
7+7+7+7+12 |
7+7+7+9+18 |
7+7+9+12+12 |
7+9+9+9+9 |
7+9+12+12+12 |
9+9+9+12+12 |
|
| 7+7+7+18 |
7+7+12+18 |
7+9+12+12 |
7+12+18+18 |
9+9+12+18 |
12+12+12+18 |
7+7+7+7+18 |
7+7+7+12+18 |
7+7+12+12+12 |
7+9+9+9+12 |
7+9+12+12+18 |
9+9+9+12+18 |
|
| 7+7+9+9 |
7+7+18+18 |
7+9+12+18 |
9+9+9+9 |
9+9+18+18 |
|
7+7+7+9+9 |
7+7+7+18+18 |
7+7+9+9+18 |
7+9+9+9+18 |
9+9+9+9+9 |
9+9+12+12+12 |
|
В случае подключения к наружному блоку группы внутренних, суммарная мощность которых превыщает номинальную мощность наружного блока и при одновременном включении всех внутренних, их реальная мощность уменьшится пропорционально.
