| Внутренний блок теплообмена(фреон-вода) |
SMK-60/CD30GN1 |
SMK-80/CD30GN1 |
CE-SMK-100/CD30GN1 |
SMK-120/CD30GN1 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
220/50/1 |
220/50/1 |
| Назначение |
Подогрев и охлаждение |
Подогрев и охлаждение |
Подогрев и охлаждение |
Подогрев и охлаждение |
| Контур обогрева, °С |
15-55 |
15-55 |
15-55 |
15-55 |
| Контур охлаждения, °С |
7-22 |
7-22 |
7-22 |
7-22 |
| Контур ГВС, °С |
35-60 |
35-60 |
35-60 |
35-60 |
| Уровень шума, дБ (А) |
32 |
32 |
32 |
32 |
| Размер блока, (Ш*В*Г) мм |
900*500*375 |
900*500*375 |
900*500*375 |
900*500*375 |
| Вес блока нетто/брутто, кг. |
60/72 |
63/75 |
63/75 |
63/75 |
| Мощность ТЭНов, кВт |
1.5 |
1.5 |
1.5 |
1.5 |
| Количество ТЭНов, шт |
2 |
2 |
2 |
2 |
| Порт подачи воды, мм |
DN32 |
DN32 |
DN32 |
DN32 |
| Порт выхода воды, мм |
DN32 |
DN32 |
DN32 |
DN32 |
Серия тепловых насосов M-Thermal предназначена для решения комплексного теплоснабжения (обогрева), охлаждения, подготовки воды ГВС для объектов кот-теджного типа.

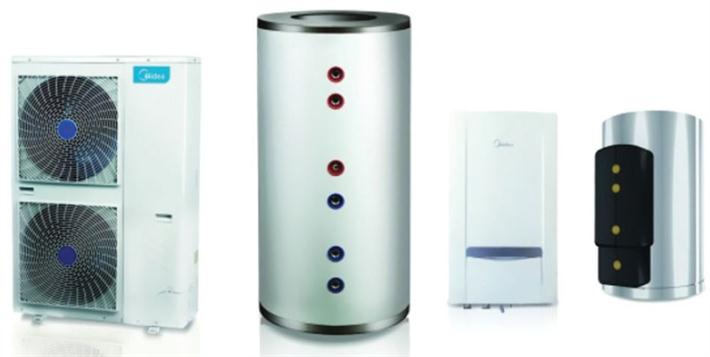

Производятся 4 модели наружных блоков, на основе технологии Dc-lnverter (LRSJF-V) и соответствующие к ним внутренние модули - настенный блок - гидравлический гидрообменник - коммутатор (SMK), бойлер косвенного теплообмена (LSX), модуль контроля сопнечных батарей (ТМК01). Комплексное применение новейших технологий обеспечивает для этих систем и их владельцев бесспорные преимущества по показателям энергоэффективности, эксплуатационной стоимости энергоресурсов, функциональности применения, экологичности использования.
| Внутренний блок теплообмена(фреон-вода) |
SMK-60/CD30GN1 |
SMK-80/CD30GN1 |
CE-SMK-100/CD30GN1 |
SMK-120/CD30GN1 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
220/50/1 |
220/50/1 |
| Назначение |
Подогрев и охлаждение |
Подогрев и охлаждение |
Подогрев и охлаждение |
Подогрев и охлаждение |
| Контур обогрева, °С |
15-55 |
15-55 |
15-55 |
15-55 |
| Контур охлаждения, °С |
7-22 |
7-22 |
7-22 |
7-22 |
| Контур ГВС, °С |
35-60 |
35-60 |
35-60 |
35-60 |
| Уровень шума, дБ (А) |
32 |
32 |
32 |
32 |
| Размер блока, (Ш*В*Г) мм |
900*500*375 |
900*500*375 |
900*500*375 |
900*500*375 |
| Вес блока нетто/брутто, кг. |
60/72 |
63/75 |
63/75 |
63/75 |
| Мощность ТЭНов, кВт |
1.5 |
1.5 |
1.5 |
1.5 |
| Количество ТЭНов, шт |
2 |
2 |
2 |
2 |
| Порт подачи воды, мм |
DN32 |
DN32 |
DN32 |
DN32 |
| Порт выхода воды, мм |
DN32 |
DN32 |
DN32 |
DN32 |
| Наружные блоки с компрессором DC INVERTER |
LRSJF-V60/N1-310 |
LRSJF-V80/N1-310 |
LRSJF-V120/N1-610 |
LRSJF-V140/N1-610 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
220/50/1 |
220/50/1 |
| Максимальный рабочий ток, А |
14 |
15 |
23 |
9 |
| Мощность при нагреве, кВт |
6 |
8 |
12 |
14 |
| Коэф. СОР при нагреве, кВт/кВт |
4 |
3.8 |
4.3 |
4.13 |
| Диапазон норужных температур при нагреве °С |
-15...43 |
-15...43 |
-20...43 |
-20...43 |
| Мощность при охлаждении, кВт |
6.3 |
6.3 |
9.3 |
8.8 |
| Коэф. СОР при охлаждении, кВт/кВт |
2.3 |
2.1 |
2.3 |
2.28 |
| Диапазон норужных температур при охл. °С |
15...43 |
15...43 |
15...43 |
15...43 |
| Размеры без упаковки, мм |
895*862*313 |
895*862*313 |
900*1327*348 |
900*1327*320 |
| Вес нетто/брутто, кг |
66/70 |
66/70 |
89/101 |
89/101 |
| Уровень шума, дБ (А) |
58 |
58 |
58 |
58 |
| Фреон/кол-во кг |
R410a/2.4 |
R410a/2.4 |
R410a/2.7 |
R410a/2.7 |
| Хладогент, давление тепло/холод, мПа |
4.4/2.6 |
4.4/2.6 |
4.4/2.6 |
4.4/2.6 |
| Модель компрессора |
TNB220FLHMC |
TNB220FLHMC |
TNB306FPGMC |
TNB306FPNMC |
| Тип компрессора |
Ротационный |
Ротационный |
Ротационный |
Ротационный |
| Производитель компрессора |
Mitsubishi |
Mitsubishi |
Mitsubishi |
Mitsubishi |
| Мощность компрессора, кВт |
7.1 |
7.1 |
9.8 |
9.8 |
| Бойлер косвенного обмена для ГВС |
LSX-150XP/D30B7 |
LSX-150XP/D30B7 |
LSX-200XP/D30B11 |
LSX-300XP/D30B110 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
220/50/1 |
220/50/1 |
| Объем, л |
150 |
150 |
200 |
300 |
| Макс. Температура воды на выходе, °С |
60 |
60 |
60 |
60 |
| Размеры, диаметр х высота, мм |
580х1050 |
580х1050 |
580х1320 |
580х1800 |
| Вес нетто/брутто, кг |
49/55 |
49/55 |
60/68 |
75/84 |
| Мощность ТЭНа, кВт |
3.0 |
3.0 |
3.0 |
3.0 |
| Порт подачи воды, мм |
DN20 |
DN20 |
DN20 |
DN20 |
| Порт выхода воды, мм |
DN20 |
DN20 |
DN20 |
DN20 |
| Модуль управления солнечными батареями |
TMK-01 |
TMK-01 |
TMK-01 |
TMK-01 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
220/50/1 |
220/50/1 |
| Размеры без упаковки, мм |
810*310*295 |
810*310*295 |
810*310*295 |
810*310*295 |
| Диаметр/толщ. Стенки трубок |
22/0.8 |
22/0.8 |
22/0.8 |
22/0.8 |
| Длина трубок солнечных батарей, м.п. |
11 |
11 |
11 |
11 |
| Вес нетто/брутто, кг |
8/10 |
8/10 |
8/10 |
8/10 |
| Материал трубок солнечных батарей |
SUS316L |
SUS316L |
SUS316L |
SUS316L |
| Порт подачи воды, мм |
DN20 |
DN20 |
DN20 |
DN20 |
| Порт выхода воды, мм |
DN20 |
DN20 |
DN20 |
DN20 |
